Lidar litoral
Cobertures de núvols de punts Lidar de la costa de Catalunya
L’ICGC amb LiDAR litoral posa a disposició els núvols de punts LiDAR dels vols periòdics que realitza sobre la costa catalana. Aquests vols es duen a terme des de l’any 2008, cobrint aproximadament 500 metres des de la línia de costa. Inicialment es feia una campanya anual, però des del 2021 se’n fan dues: una a la tardor i una altra a l’hivern, i també es realitzen vols específics després de temporals per captar canvis significatius.
Les dades s’obtenen amb sensors aeris LiDAR i fotogràfics, generant simultàniament una ortoimatge amb resolució de 10-15 cm. El núvol de punts, georeferenciats i amb una densitat mitjana de 15 punts/m² (en cobertures a partir de l'any 2021), descriuen amb gran precisió la morfologia del terreny, mentre que l’ortoimatge facilita la seva interpretació. Els punts es classifiquen per identificar elements com terreny, vegetació o edificis, cosa que permet obtenir informació detallada i generar models d’elevació.
- Data de publicació: Desembre 2025.
- Data de la informació: 2014, 2015, 2022, 2023 i 2024.
- Versió: v1.0
| Geoinformació de l’Institut Cartogràfic i Geològic de Catalunya subjecta a una llicència Creative Commons de Reconeixement 4.0 Internacional (CC BY 4.0) Més informació |
Descripció
Un núvol de punts LiDAR és un conjunt massiu de punts tridimensionals obtinguts mitjançant tecnologia làser (Light Detection and Ranging). Cada punt representa una coordenada X, Y i Z del terreny o dels objectes que hi ha sobre ell, com vegetació, edificis o infraestructures. Aquesta informació permet reconstruir amb gran detall la superfície terrestre i els elements que la conformen, essent una base fonamental per a estudis topogràfics, ambientals i d’enginyeria.
Els vols es duen a terme amb aeronaus equipades amb sensors LiDAR i càmeres fotogràfiques. El sensor emet polsos làser cap al terreny i mesura el temps que tarda cada pols a retornar, calculant així la distància amb gran precisió. Cada vol cobreix la franja litoral (uns 500 metres des de la línia de costa) i es planifica per garantir una densitat mitjana de 15 punts/m². En les cobertures històriques la densitat mitjana és d'1 punts/m2. La combinació amb imatges fotogràfiques permet generar ortoimatges simultànies que complementen la informació geomètrica amb context visual.
El producte principal és el núvol de punts LiDAR georeferenciat, que es processa per corregir errors, ajustar coordenades i assegurar la coherència espacial. Un cop validat, s’aplica una classificació avançada mitjançant algoritmes automàtics que assignen a cada punt una categoria: terreny, vegetació (baixa, mitjana i alta), edificis, ponts i altres elements. Aquesta classificació permet generar models d’elevació (MDT, MDS, MDTe), calcular volumetries, analitzar la cobertura vegetal i estudiar la dinàmica costanera amb gran precisió.
Característiques tècniques
- Producte: Núvol de punts LiDAR classificats.
- Cobertura: Franja litoral de Catalunya fins a 500 m des de la línia de costa.
- Font de dades: Núvol de punts LiDAR capturat en vols periòdics sobre el litoral de Catalunya.
- Densitat mitjana: 15 punts/m2 en cobertures a partir de l'any 2021 i 1 punt/m2 en cobertures històriques.
- Classificació: Avançada, classes principals: terreny, vegetació, edificis, ponts, aigua.
- Tall de fulls: Blocs de 1 x 1 km en cobertures a partir del 2021, blocs de 2 x 2 km en cobertures històriques.
- Sistema de referència: EPSG: 25831.
- Format: LAZ 1.4 amb color i infraroig RGBI, vols històrics sense color.
- Actualització: Dos vegades l'any (hivern i tardor) més específics per temporals de costa, més dades històriques.
Casos d'usos
Models d’elevacions
Els núvols de punts LiDAR dels vols de la franja litoral permeten generar models d’elevació d’alta precisió, com el Model Digital del Terreny (MDT), el Model Digital de Superfície (MDS) i el Model Digital del Terreny amb edificis (MDTe). Aquests models són essencials per analitzar la dinàmica costanera, identificar canvis en la línia de costa i estudiar l’impacte de temporals sobre platges i sistemes dunars. També són una base fonamental per als estudis d’inundabilitat, ja que proporcionen informació detallada sobre el relleu i les cotes, permetent simular escenaris de risc i planificar mesures de protecció. La densitat de 15 punts/m² garanteix una representació precisa tant del relleu natural com de les infraestructures properes al litoral.

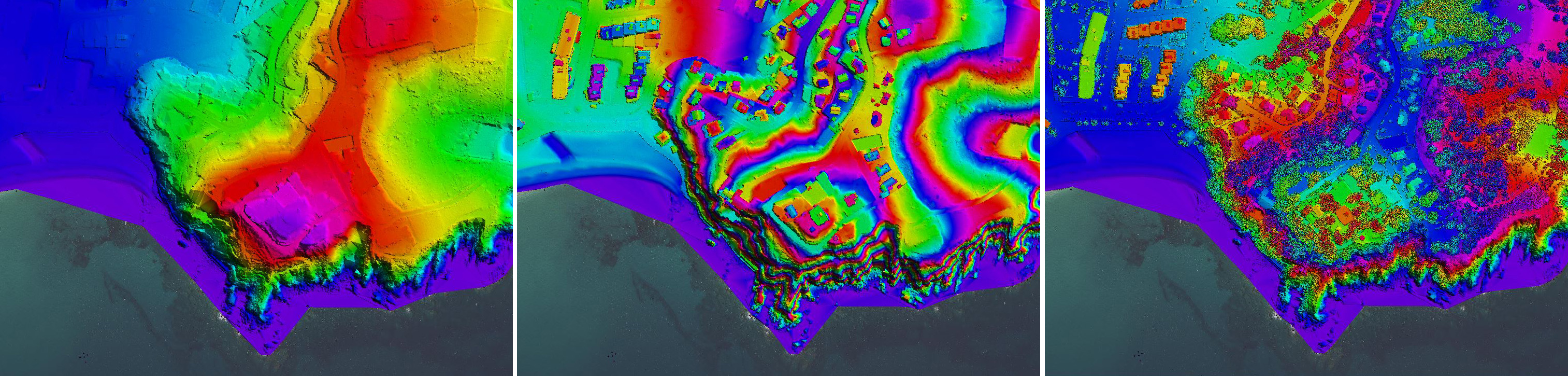

Costa hivern 2022 Fenals (Lloret de Mar, Selva)
Estudi de vegetació
Les dades LiDAR capturades sobre la franja litoral permeten caracteritzar la vegetació costanera, com dunes amb coberta vegetal, zones humides o espais naturals protegits. La classificació dels punts facilita distingir entre terreny i vegetació, cosa que permet calcular alçades, densitat i estructura del cobert vegetal. Aquesta informació és clau per a la gestió d’hàbitats litorals, seguiment de processos de regeneració i avaluació de l’efecte dels temporals sobre la vegetació.

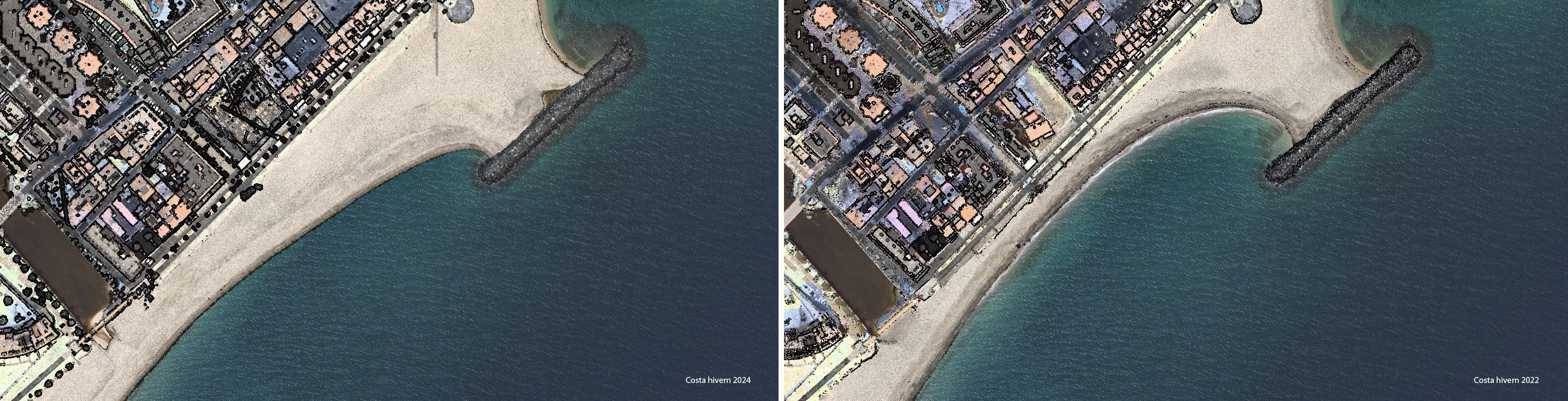

Costa hivern 2024-2022 Sant Antoni de Calonge (Baix Empordà)
Estudis de volumetries
Els núvols de punts LiDAR són una eina fonamental per calcular volumetries en entorns costaners, com el volum de sorra a les platges, dunes o espigons artificials. Aquestes dades permeten fer seguiment de la pèrdua o guany de sediments després de temporals, planificar actuacions de regeneració i avaluar l’eficàcia de les infraestructures de protecció costanera. La precisió dels models derivats del LiDAR assegura una estimació fiable en zones molt dinàmiques.

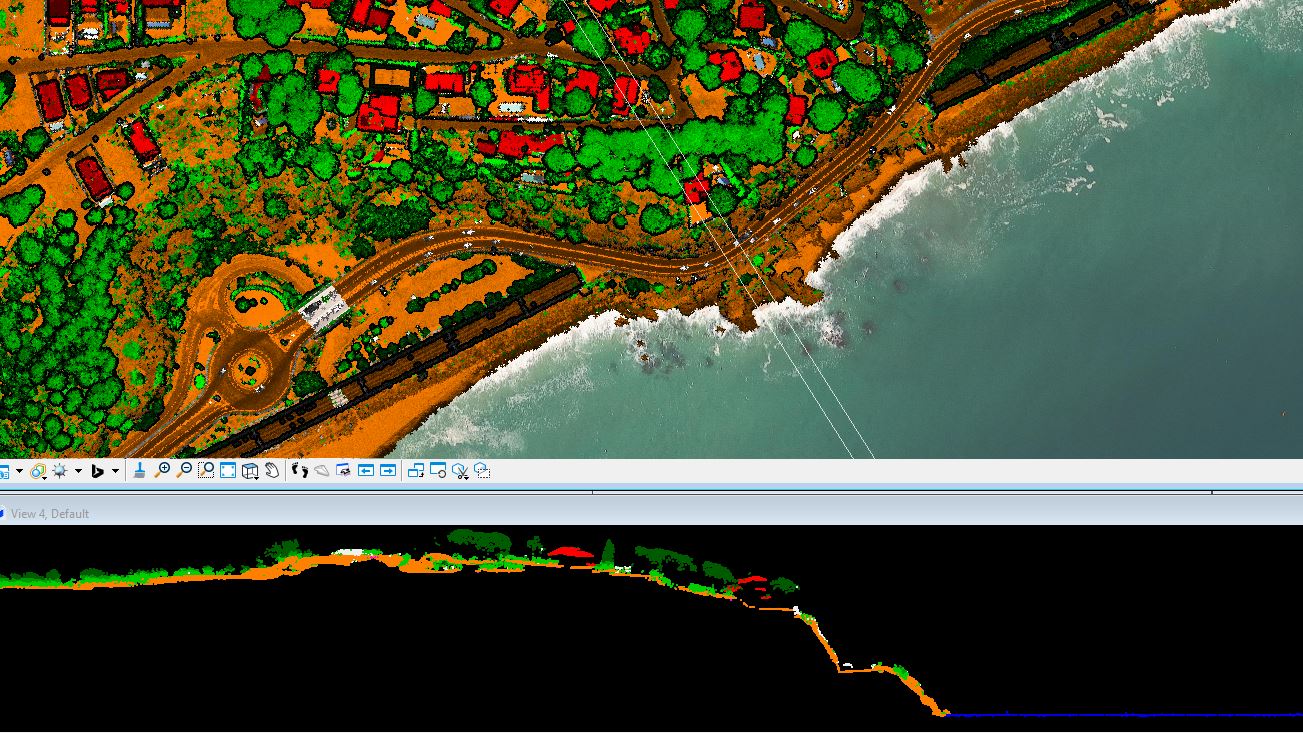

Costa hivern 2022 Punta Canyadell (Arenys de Mar, Maresme)
