Descripció

El bessó digital del territori és una representació precisa i immersiva de les zones urbanes de Catalunya, creada a partir de dades LiDAR d’alta resolució i imatges capturades amb tecnologia Mobile Mapping. Aquest recurs permet disposar d’un model tridimensional realista que facilita la planificació urbana, la gestió d’infraestructures i l’anàlisi territorial.

Mitjançant el visor 3DCarrers, qualsevol usuari pot consultar lliurement les imatges capturades. Els usuaris autoritzats tenen accés al núvol de punts LiDAR, amb funcionalitats avançades com la presa de mesures (alçades d’edificis, amplades de voreres), la ubicació d’elements i la visualització detallada de l’entorn. Aquesta eina és ideal per a administracions, enginyeries, arquitectes i empreses que necessiten informació fiable per a la presa de decisions. A més cada any es capturen noves dades mobile mapping dels nuclis urbans amb l’objectiu de cobrir tot el territori en un període aproximat de quatre anys. Això garanteix que la informació es manté actualitzada i s’amplia progressivament, oferint una base de dades dinàmica i en constant evolució.

El procés per obtenir aquest model 3D és rigorós i consta de diverses fases:

• Captura de dades: Les imatges panoràmiques i les dades LiDAR s’obtenen mitjançant sistemes Mobile Mapping d’alta precisió que recorren els nuclis urbans.
• Georeferenciació i processament: Les dades es georeferencien per garantir la seva correcta ubicació en el sistema de coordenades oficial i es processen per generar un núvol de punts coherent i imatges optimitzades.
• Control de qualitat geomètric i visual: Abans de la publicació, es realitza un control exhaustiu per assegurar la precisió geomètrica i la qualitat visual, garantint que la informació sigui fiable per a usos tècnics.
• Publicació al visor 3DCarrers: Les dades validades es carreguen als servidors i es publiquen al visor, on es poden consultar lliurement les imatges i, per a usuaris autoritzats, accedir al núvol de punts amb eines avançades.
• Actualització periòdica: El projecte es desenvolupa amb un cicle de quatre anys per cobrir tot el territori, amb captures anuals que amplien progressivament la base de dades.

Característiques tècniques principals

• Dades LiDAR d’alta resolució: Núvols de punts amb precisió centimètrica.
• Imatges panoràmiques 360°: Capturades amb tecnologia Mobile Mapping.
  • Visor 3DCarrers: Consulta lliure d’imatges urbanes.
  • Accés restringit a dades LiDAR per usuaris autoritzats.
  • Funcions avançades: presa de mesures, ubicació d’elements, anàlisi d’entorns.
• Cobertura: Zones urbanes de Catalunya.
• Compatibilitat: Integració amb sistemes GIS i formats estàndard.

Casos d'usos

Planificació urbana i gestió d’infraestructures

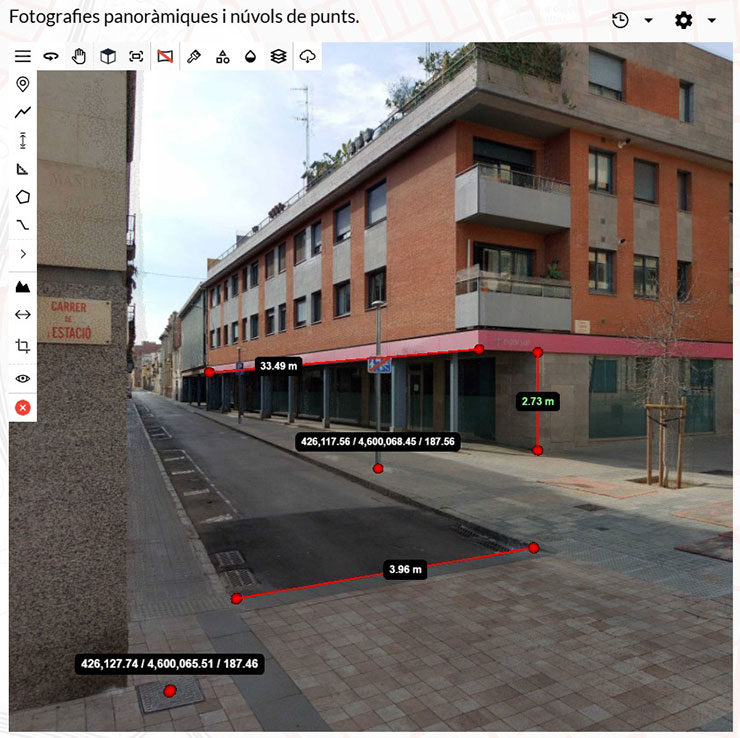

Mesures superposades al núvol de punts

El bessó digital permet analitzar amb precisió l’entorn urbà per planificar millores en la mobilitat i la infraestructura.

Es poden mesurar amplades de voreres, alçades d’edificis i distàncies entre elements, així com verificar alineacions i distribucions d’espais.

Aquesta informació és clau per dissenyar projectes que garanteixin accessibilitat, seguretat i una gestió eficient dels recursos, reduint errors en la fase de planificació.

Inspecció del terreny per a manteniment i control municipal

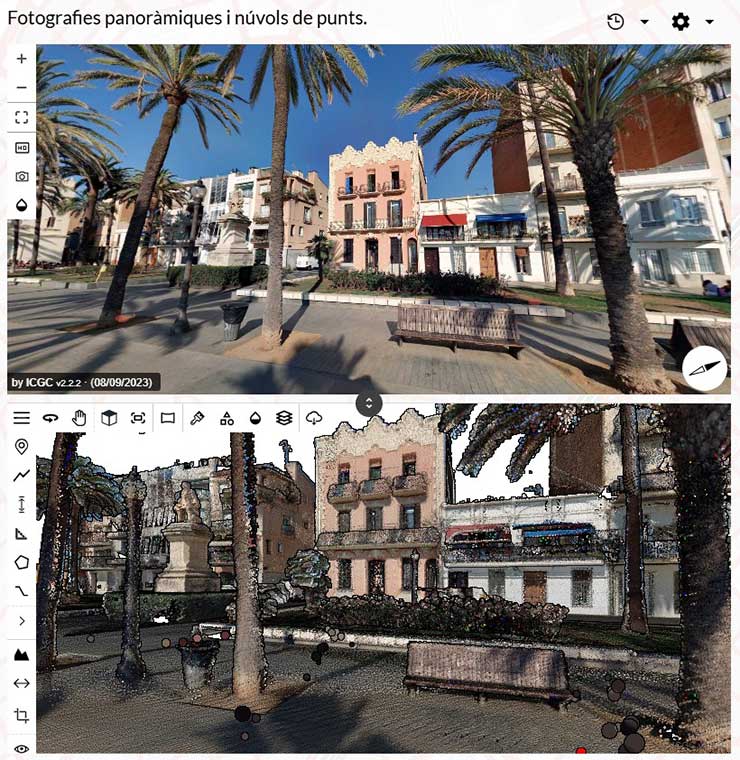

Mobiliari urbà identificat amb el núvol de punts

Els ajuntaments poden utilitzar les imatges i el núvol de punts per inspeccionar l’estat del mobiliari urbà, voreres, paviments i altres elements sense necessitat de desplaçar-se físicament.

Això facilita la detecció de desperfectes, incidències i zones que requereixen intervenció.

Tot i que la cobertura completa de cada zona s’aconsegueix en un cicle de quatre anys, aquesta eina és molt útil per disposar d’una base visual fiable per a la gestió del manteniment i la planificació de reparacions.

Validació cartogràfica i extracció d’elements per inventaris

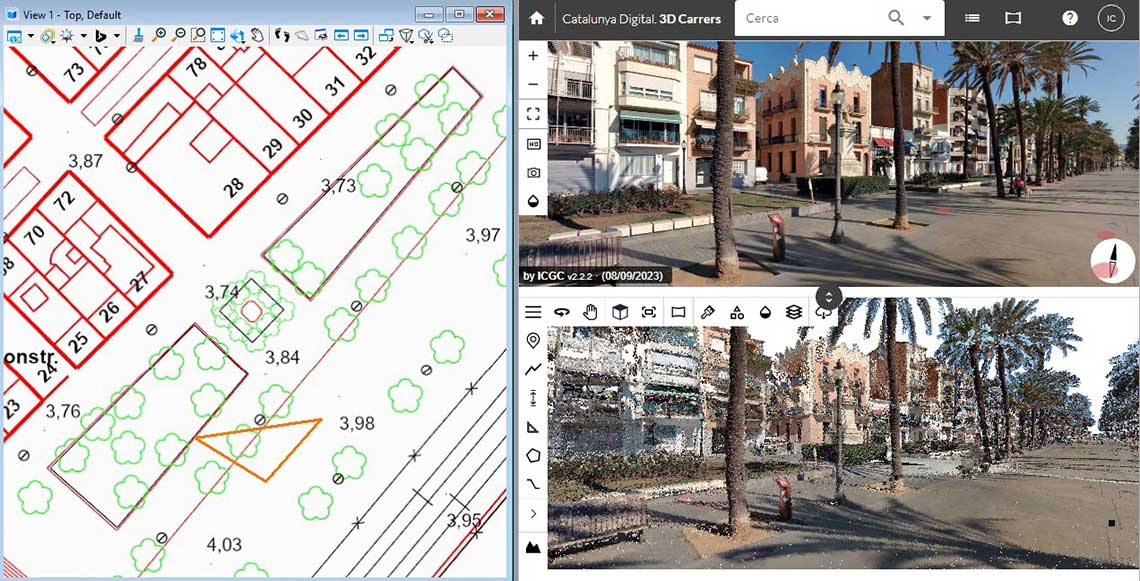

Interfície del Visor 3D Carrers: Mapa de situació, imatge i núvol de punts

El bessó digital urbà  permet revisar la cartografia existent i validar alineacions, presència d’elements i coherència amb la realitat.

A més, les dades capturades són una font valuosa per a l’extracció d’elements com mobiliari urbà, fanals, senyalització, arbres i altres objectes, facilitant la creació d’inventaris i l’enriquiment de les bases de dades geogràfiques.

Aquesta funcionalitat redueix costos, millora l’eficiència i aporta informació detallada per a la gestió municipal i la planificació de serveis.
