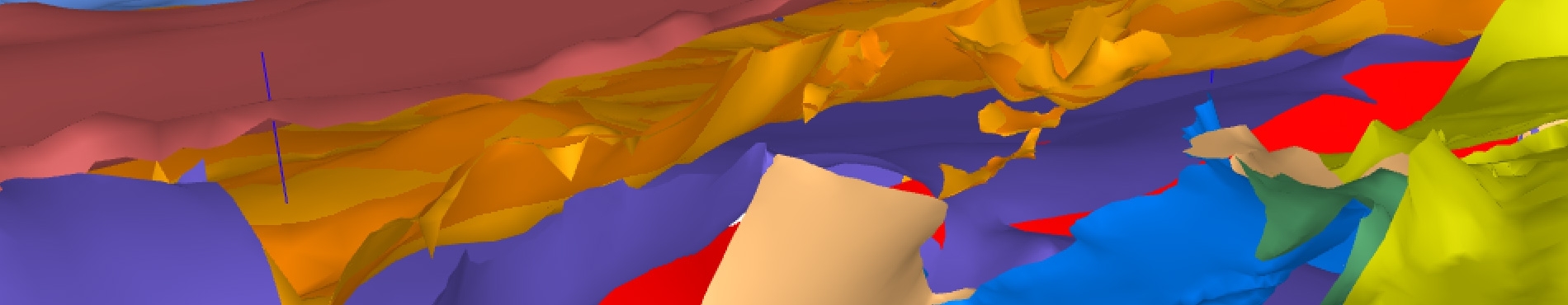

Modelo de superfícies geológicas 3D de Cataluña
Representación tridimensional de las principales unidades estratigráficas y estructuras de Cataluña
El estudio tridimensional del subsuelo se ha convertido en los últimos años en uno de los objetivos principales por las instituciones implicadas en la gestión y el desarrollo de los recursos geológicos.
Los futuros retos que los escenarios de cambio climático nos plantean en términos de abastecimiento de agua y de descarbonización de los modelos energéticos actuales hacen necesario disponer de información de base sobre la naturaleza y estructura del subsuelo en 3D. Es por este motivo que, en el Instituto Cartográfico y Geológico de Cataluña, la modelización 3D constituye una línea destacada en el Plan de Desarrollo e investigación des del año 2011 y hasta la actualidad.
Imatge
| Cartografía sujeta a una licencia de Reconocimiento 4.0 Internacional de Creative Commons. Más información |
Qué es y cuales son sus usos potenciales?
El modelo de superficies geológicas en 3D de Catalunya es la representación tridimensional de las principales unidades estratigráficas y estructuras de Catalunya e incluye superficies profundas como la discontinuidad de Mohorovičić o el nivel de despegue de los Pirineos entre las placas tectónicas europea e ibérica. Es un modelo regional a una escala equivalente 1:250.000, donde también se incluyen las principales perforaciones profundas llevadas a cabo en Catalunya en la década de los 70 y 80 que han aportado datos para su creación.
Sus funcionalidades son muy versátiles además de ser una herramienta más para difundir el conocimiento que se tiene del subsuelo de Catalunya, en que destacan las aplicaciones siguientes:
- El estudio y evaluación de los recursos geológicos del subsuelo.
- La construcción de modelos volumétricos locales para la densificación y mejora del conocimiento tridimensional en ámbitos de especial interés.
- La evaluación y cuantificación de recursos geotérmicos de origen profundo.
- La identificación de reservorios potenciales para el almacenamiento de vectores energéticos (CO2, H2 o UTES – Underground Thermal Energy Storage).
- La exploración y prospección de recursos hídricos.
- La localización tridimensional de los focos (hipocentros) de los terremotos.
Evolución del proyecto
El proyecto, iniciado el año 2009, ha evolucionado progresivamente hasta la versión actual (v1.0, abril 2023).
Gráfico resumen de la evolución del modelo de superficies geológicas 3D de Cataluña
Julio - Diciembre 2009. Durante este primer período se recopilan los datos (tanto de subsuelo como de superficie), especialmente aquellas más asequibles y de acceso público. Los datos recogidos se homogenizan, se clasifican y se realiza un primer control de calidad.
Septiembre 2010 - Marzo 2011. Esta fase se centra en la adecuación y reinterpretación tanto de la información geológica ya existente como de la nueva información recopilada y se trabaja en la reconstrucción para la obtención de un primer modelo de superficies en 3D.
Marzo 2011 – Diciembre 2022. Fase de densificación del modelo en que la información geológica generada y recopilada por el ICGC se incorpora progresivamente al modelo 3D para mejorar su resolución. Es el caso de la cuenca de Tremp, el Baix Empordà o la Fosa de la Rosselló, o la modelización de estructuras como la falla nordpirenaica y el cabalgamiento nordpirenaico.
Esquema resumen de las diferentes fases de trabajo para la realización del modelo.
Vista del modelo de superficies geológicas en 3D de Cataluña consultable en el visor 3D de recursos geológicos..
Detalle de la cuenca de Reus-Valls, donde se ha realitzado una densificación y mejora de las principales estructuras estratigráficas y estructurales (año 2022). Detalle del sector de la falla nordpirenaica y cabalgamiento nordpirenaico.
Los trabajos de modelización de las superficies geológicas en 3D (v1.0, Abril 2023), han sido realitzados con la colaboración del Institut de Recerca GEOMODELS de la Universidad de Barcelona. El modelo se ha construïdo utilitzando el programario GOCAD® de la firma Paradigm (https://www.pdgm.com/products/GOCAD).
Referencias
Gratacós, O., Mencos, J., Belenguer, J., Muñoz, J.A., Puig, C., Serra, L.: Avances en la difusión y tratamiento de datos geológicos: el modelo geológico 3D de Cataluña a escala 1:250.000, primeros resultados. Geotemas (Madrid), ISSN 1576-5172, Nº. 13, 2012 (Ejemplar dedicado a: VIII Congreso Geológico de España, Oviedo, 17-19 de julio, 2012), págs. 381-384.
Gratacós, O., Serra, L., Muñoz, J.A., Berástegui, X., Mencos, J., 2015. Updating the 3D geological model of Catalunya v. 1.0: the northern sector of the Neogene Empordà Basin (NE Catalunya): 8th EUREGEO, European Congress on Regional Geoscientific Cartography and Information Systems. Barcelona June 15-17 2015.
