XEGCat de Tarragona (2021-2023)

XEGCat Tarragona se ha ejecutado entre los años 2022 y 2023

La segunda red de estaciones geotérmicas del proyecto XEGCat Tarragona ha sido implementada en el ámbito urbano y periurbano de la ciudad de Tarragona. Los primeros trabajos se inician en 2021, y la red se ha ejecutado entre los años 2022 y 2023.

Estaciones e instrumentación

XEGCat Tarragona cuenta con 18 puntos de medida ubicados en la zona urbana y periurbana. La red se divide en las dos sub-red siguientes:

  • Sub-red primaria: 14 estaciones de medida correspondientes a 14 sondeos ejecutados a finales de 2023 (4 sondeos finalizados como puntos cerrados o cementados con sonda geotérmica, y 10 sondeos abiertos equipados con tubo piezométrico de 100 metros de longitud), que han sido equipados con sensores de temperatura según diferentes configuraciones y sensores de nivel piezométrico.
  • Sub-red secundaria: 3 puntos de control correspondientes a piezómetros y pozos preexistentes y 1 en la Cueva Urbana de Tarragona, en los que se ha instalado un sensor de temperatura y nivel piezométrico de funcionamiento autónomo y donde periódicamente se realizan perfiles de temperatura (consultable próximamente).
Imatge

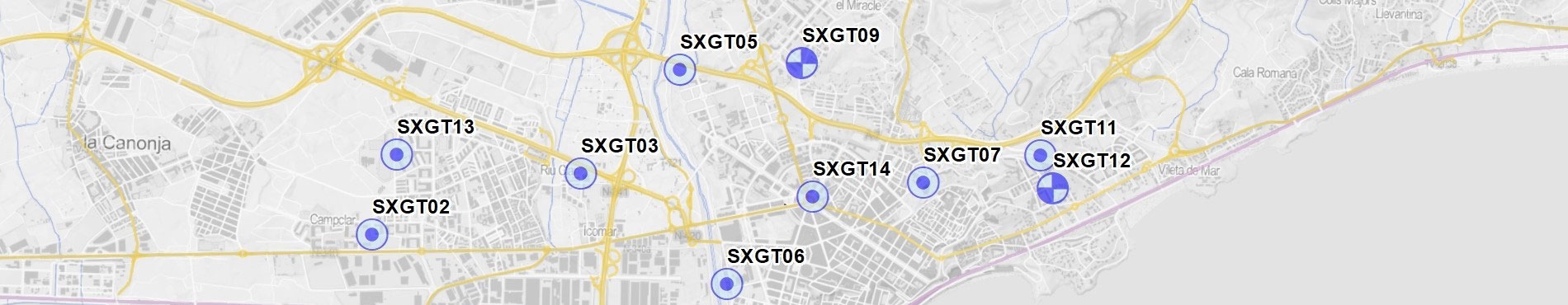

Situación de los 14 puntos de nueva construcción proyectados

Mapa de situación de los 14 puntos de nueva construcción proyectados de la XEGCat de Tarragona (Sub-red primaria)

En relación con las estaciones geotérmicas de la red primaria, éstas pueden ser de sondeo abierto o cerrado en función de la finalización de la perforación realizada.

Las estaciones correspondientes a sondeos abiertos, se han equipado con tubo piezométrico. En el interior del tubo piezométrico, se han instalado sensores de nivel piezométrico (presión de columna de agua) y temperatura. Asimismo, se ha instalado también cable híbrido de fibra óptica para la realización de medidas de temperatura a lo largo de toda la longitud del sondeo. Esta instalación permite realizar medidas in situ de la temperatura de forma distribuida a lo largo de toda la longitud del sondeo y también la realización de ensayos de respuesta térmica (ADTR) con la aplicación de calor a través del cable híbrido de fibra óptica.

Las estaciones correspondientes a sondeos cerrados, se han equipado con sonda geotérmica de PE100 40,0 x 3,7 mm en U simple y posteriormente cementado con lechada de cemento termoactivo, con una densidad comprendida entre 1,1 y máximo 1,35 gr /cm3 y una conductividad térmica mínima de 2 W/(m·K). En estas estaciones se han instalado también sensores de temperatura a diferentes profundidades y cable híbrido de fibra óptica que permitirán la realización de ensayos de respuesta térmica o ADTRT (Activated distributed thermal response test) para la obtención de datos de conductividad térmica y resistividad de la perforación. Además, en estas estaciones se ha llevado a cabo un ensayo convencional de respuesta térmica TRT. Los informes de resultados de estos ensayos se encuentran descargables en formato PDF.

De forma similar a la XEGCat implementada en el ámbito urbano y periurbano de Girona, todas las estaciones de la red primaria se han equipado con un sistema de telemetría para la adquisición y envío automático de datos. Los datos primero se almacenan en un grabador de datos temporal para ser enviados de forma automática a la base de datos espacial del sistema NetMon© (Sistema de monitorización de estaciones de medida y control) del ICGC.



Imatge
XEGCat Tarragona (estaciones, trabajos de perforación, equipamiento de control y trabajos de registro)

XEGCat Tarragona: Estaciones SXGT01 y SXGT10 en Tarragona. Trabajos de perforación en la plaza Imperial Tarraco. Configuración final de una estación de la red primaria con sondeo cerrado y sonda geotérmica instalada. Trabajos de muestreo y preparación de los dispositivos para la realización del ensayo TRT.



La siguiente tabla muestra las características resum de los 14 puntos de la XEGCat en el ámbito urbano y periurbano de Tarragona correspondientes a la Red primaria. El usuario puede descargar las columnas litológicas y los informes de los ensayos de respuesta térmica o TRT disponibles. Los datos de temperatura y nivel piezométrico de los diferentes sensores a diferentes profundidades se pueden visualizar y descargar a través del visor ICGC Geoíndex - XEGCat.

Sub-redIDLongitud
(m)
Tipo de puntoInstrumentaciónCota
(msnm)
Profundidad
(m)
Columnas litológica
(Catalan)
Informes ensayos de respuesta térmica (TRT)
(Catalan)
PrimariaSXGT01102Abierto4 sensores puntuales de temperatura y un sensor de NP -10.64,
-20.64,
-45.64,
-70.64
15,
25,
50,
75
pdf-
PrimariaSXGT02100Abierto3 sensores puntuales de temperatura y un sensor de NP -3.51,
-28.51,
-53.51
25,
50,
75
pdf-
PrimariaSXGT03102Abierto4 sensores puntuales de temperatura y un sensor de NP -6.98,
-16.98,
-41.98,
-66.98
15,
25,
50,
75
pdf-
PrimariaSXGT04102Abierto2 sensores puntuales de temperatura y un sensor de NP -15.59,
-40.59
50,
75
pdf-
PrimariaSXGT05102Abierto4 sensores puntuales de temperatura y un sensor de NP -0.45,
-10.45,
-35.45,
-60.45
15,
25,
50,
75
pdf-
PrimariaSXGT06102Abierto4 sensores puntuales de temperatura y un sensor de NP -9.87,
-19.87,
-44.87,
-69.87
15,
25,
50,
75
pdf-
PrimariaSXGT07102Abierto4 sensores puntuales de temperatura y un sensor de NP43.87,
33.87,
8.87,
-16.13
15,
25,
50,
75
pdf-
PrimariaSXGT08102Cerrado6 sensores puntuales de temperatura79.25,
59.25,
39.25,
19.25,
-0.75,
-10.75
10,
30,
50,
70,
90,
100
pdfpdf
PrimariaSXGT09102Cerrado6 sensores puntuales de temperatura39.83,
19.83,
-0.17,
-20.17,
-40.17,
-50.17
10,
30,
50,
70,
90,
100
pdfpdf
PrimariaSXGT10102Cerrado6 sensores puntuales de temperatura -5.75,
-25.75,
-45.75,
-65.75,
-85.75,
-95.75
10,
30,
50,
70,
90,
100
pdfpdf
PrimariaSXGT11102Abierto4 sensores puntuales de temperatura y un sensor de NP -1.45,
-11.45,
-36.45,
-61.45
15,
25,
50,
75
pdf-
PrimariaSXGT12102Cerrado6 sensores puntuales de temperatura26.22,
6.22,
-13.78,
-33.78,
-53.78,
-63.78
10,
30,
50,
70,
90,
100
pdfpdf
PrimariaSXGT13102Abierto3 sensores puntuales de temperatura y un sensor de NP2.58,
-22.42, -47.42
25,
50,
75
pdf-
PrimariaSXGT1498,2Abierto4 sensores puntuales de temperatura y un sensor de NP9.55,
-0.45,
-25.45,
-50.45
15,
25,
50,
75
pdf-
