El modelo de datos del inventario SPIRAL se diseñó para recoger de forma homogénea los movimientos de ladera ocurridos en el conjunto del ámbito pirenaico; se establecieron tres requisitos, 1) facilitar el registro, 2) destacar características esenciales para la gestión del riesgo (incluyendo contenido relativo a las consecuencias), y 3) conservar el rigor académico en la clasificación. El objetivo es ofrecer una herramienta práctica para técnicos, administraciones y especialistas que permita analizar la distribución espacial y temporal de los fenómenos y evaluar su impacto.

Para la clasificación de los fenómenos se estableció una estrategia doble: una inicial simplificada, basada en los principales procesos geológicos generadores de deformaciones del terreno más frecuentes en la cordillera, y una segunda clasificación “completa” basada en la clasificación de Varnes (Hungr et al., 2014).

La clasificación simplificada consta de 4 categorías:

Desprendimentos

Imatge

Movimientos de ladera que ocurren en una pendiente pronunciada a lo largo de una superficie en la que la masa movilizada experimenta un movimiento principalmente aéreo, con contacto limitado con la superficie del terreno y que generalmente sufre fragmentación o disgregación durante su trayectoria.

En los escarpes, el movimiento se produce generalmente por caída libre, que al impactar en laderas de menor pendiente se desplaza rebotando y finalmente rodando.

Se trata de movimientos muy rápidos, espontáneos y súbitos, con gran movilidad, ya que las trayectorias de propagación suelen tener dimensiones muy superiores al punto donde se genera la inestabilidad.

Deslizamientos

Imatge

Movimiento de una masa de suelo o roca que ocurre a favor de una superficie de deslizamiento, en la cual se produce una intensa deformación por cizalla que controla la propagación del movimiento. La superficie de ruptura puede adoptar formas diversas, siendo las más frecuentes la circular o la planar, con deslizamientos rotacionales, traslacionales y/o movimientos complejos.

En general, los deslizamientos implican la movilización de una masa en contacto permanente con el terreno no movilizado y en la cual la parte movilizada mantiene en gran medida la estructura interna original. La deformación se concentra en las superficies de rotura.

La movilidad de un deslizamiento varía mucho, dependiendo de su naturaleza y su tamaño relativo respecto a la vertiente, pero normalmente una gran parte de la masa deslizada no sale de la zona inicial de ruptura. La velocidad también es altamente variable, con fenómenos muy rápidos y repentinos y otros muy lentos y progresivos.

Flujos torrenciales

Imatge

Movimientos del terreno en los cuales se produce una fluidificación de la masa de terreno que provoca la pérdida de su estructura interna original y adquiera un comportamiento viscoso, el cual le permite una movilidad que favorece su propagación más allá de la zona de inicio del movimiento. Los flujos están constituidos por una mezcla de partículas sólidas y agua, con proporciones y composiciones muy variables.

El tamaño de partícula puede variar, lo cual, junto con la proporción fase sólida/fase líquida, determinan el comportamiento dinámico del flujo (Pierson y Costa, 1987).

Los flujos torrenciales son movimientos muy rápidos y su movilidad también es elevada, desplazándose ampliamente más allá de la zona donde se origina.

Deformaciones generalizadas de vertiente

Imatge

Movimientos que afectan a toda una ladera o gran parte de ella. Pueden tener o no una superficie de ruptura definida, que suele ser profunda en la parte central del movimiento. La naturaleza del material movilizado depende de las tipologías existentes en la ladera donde ocurre, pero generalmente afecta tanto al suelo superficial como al sustrato rocoso subyacente, por lo cual suelen incluir varias de las tipologías de material descritas por Crudes y Varnes (1996).

La masa desplazada pierde en gran medida su estructura interna, aunque pueden incluir grandes bloques que la mantienen.

En este tipo de movimientos se incluyen por ejemplo los deslizamientos rocosos, las avalanchas de detritos, avalanchas rocosas, expansiones laterales o las deformaciones gravitacionales de ladera de raíz profunda (DSGSD por sus siglas en inglés).

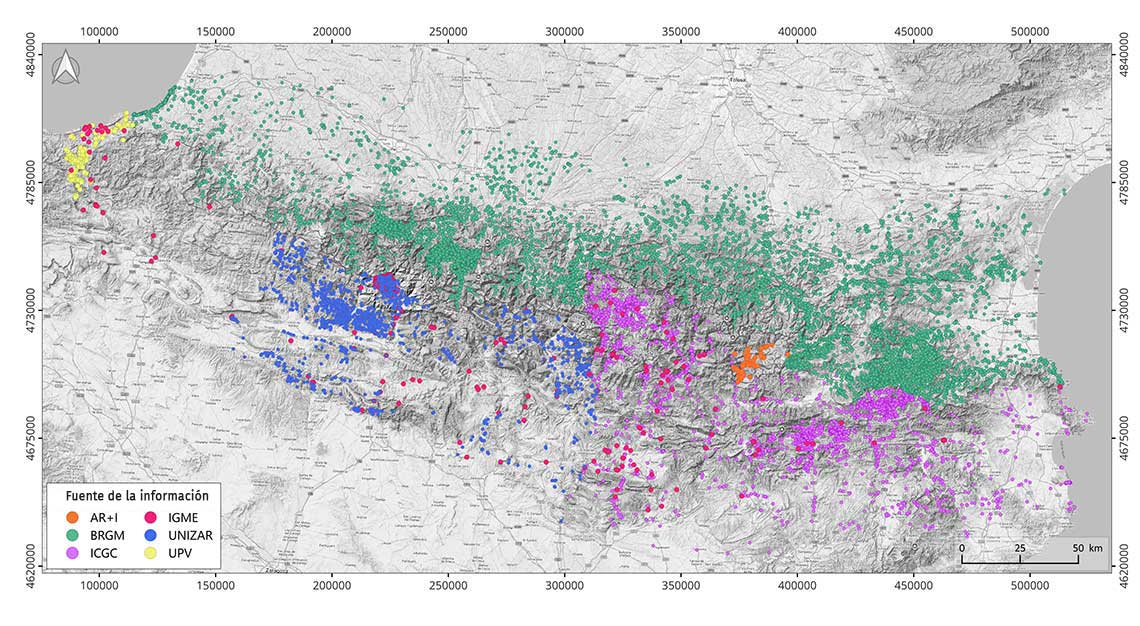

Fuente de datos del inventario SPIRAL: AR+I, Andorra Recerca i Innovació; BRGM, Bureau de Recherches Géologiques et Minières (França); ICGC; IGME, Instituto Geológico y Minero de España; UNIZAR, Universidad de Zaragoza; UPV, Universidad del País Vasco.
